同軸繼電器

Industrial Automation Business
傳感與控制技術 促進工業發展
同軸繼電器是一種同軸開關元件，具有機械運動位置小，動作時間快、使用直流電壓控制轉換，適用于遙控等特點，可供各種微波傳輸系統，微波測量系統作射頻信號及微波能量切換之用。
射頻繼電器，真空繼電器，RF繼電器，陶瓷繼電器等，由于具有處理高功率的能力，在高壓、大電流等苛刻條件下仍具有常規繼電器所無法比擬的可靠性及使用壽命長等特點，被廣泛應用于不同領域
高頻天線耦合裝置
多路模式雷達
激光測距儀
空間和衛星應用
閃電保護
心臟起搏器
腎結石排除裝置
核磁共振成像






同軸開關（G9YA-）
DC功率繼電器
信號用繼電器
MOSFET繼電器
- 功率用繼電器
固態繼電器(PCB)
微型****繼電器
控制柜用(一般繼電器)
設備內藏用
特殊動作用
省工時用
固態繼電器
繼電器配座(一般繼電器)

時間繼電器匯總

時間開關

時間繼電器匯總

馬達定時器

時間繼電器匯總

數字定時器

時間繼電器匯總

模擬定時器(常用型)
可編程繼電器
延遲繼電器
計數器/凸輪定位器
可編程繼電器



同軸繼電器






對應頻率高達26.5GHz
高頻率 高容量的同軸開關




26.5GHz對應產品實現在26.5GHz（50Ω）下，
隔離60dB以上，插入損失0.8dB以下、
V.SWR 1.7以下的良好高頻特性。

18GHz的對應產品也系列化。

實現接點通過電流在3GHz下120W。

額定消耗電流在故障保護時為700mW
2繞組閉鎖下500mW和高靈敏度。

還擁有TTL驅動2繞組閉鎖，帶指示器型。


種類

焊接端子型標準型號
種類 接點
構成 		指示端子 數據包 線圈電壓規規 型號
故障保護 1c 無 無 DC 4.5V
12V
15V
24V
28V 		G9YA-12S-45(35)
有 DC 4.5V
12V
15V
24V
28V 		G9YA-12S-45(35)-D
有 無 DC 4.5V
12V
15V
24V
28V 		G9YA-12S-45(35)-N
有 DC 4.5V
12V
15V
24V
28V 		G9YA-12S-45(35)-ND
2繞組閉鎖 1c 無 無 DC 4.5V
12V
15V
24V
28V 		G9YAK-12S-45(35)
有
 DC 4.5V
12V
15V
24V
28V 		G9YAK-12S-45(35)-D
有 無 DC 4.5V
12V
15V
24V
28V 		G9YAK-12S-45(35)-N
有 DC 4.5V
12V
15V
24V
28V 		G9YAK-12S-45(35)-ND
TTL驅動
2繞組閉鎖
（帶自動切斷功能）		 1c 無 無 DC 5V
12V
15V
24V 		G9YAT-12S-45(35)
有 DC 5V
12V
15V
24V		 G9YAT-12S-45(35)-D
有 無 DC 5V
12V
15V
24V 		G9YAT-12S-45(35)-N
有 DC 5V
12V
15V
24V 		G9YAT-12S-45(35)-ND
·插腳端子型標準型號
種類 接點
構成 		指示端子 數據包 線圈電壓規規 型號
故障保護 1c 無 無 DC 4.5V
12V
15V
24V
28V		 G9YA-12S-45(35)-P
有 DC 4.5V
12V
15V
24V
28V		 G9YA-12S-45(35)-PD
有 無 DC 4.5V
12V
15V
24V
28V		 G9YA-12S-45(35)-PN
有 DC 4.5V
12V
15V
24V
28V		 G9YA-12S-45(35)-PND
2繞組閉鎖 1c 無 無 DC 4.5V
12V
15V
24V
28V		 G9YAK-12S-45(35)-P
有
 DC 4.5V
12V
15V
24V
28V		 G9YAK-12S-45(35)-PD
有 無 DC 4.5V
12V
15V
24V
28V		 G9YAK-12S-45(35)-PN
有 DC 4.5V
12V
15V
24V
28V		 G9YAK-12S-45(35)-PND
TTL驅動
2繞組閉鎖
（帶自動切斷功能）		 1c 無 無 DC 5V
12V
15V
24V		 G9YAT-12S-45(35)-P
有 DC5V
12V
15V
24V		 G9YAT-12S-45(35)-PD
有 無 DC 5V
12V
15V
24V		 G9YAT-12S-45(35)-PN
有 DC 5V
12V
15V
24V		 G9YAT-12S-45(35)-PND
·電纜連接器型標準型號
種類 接點
構成 		指示端子 數據包 線圈電壓規規 型號
故障保護 1c 無 無 DC 4.5V
12V
15V
24V
28V		 G9YA-12S-45(35)-C
有 DC 4.5V
12V
15V
24V
28V		 G9YA-12S-45(35)-CD
有 無 DC 4.5V
12V
15V
24V
28V		 G9YA-12S-45(35)-CN
有 DC 4.5V
12V
15V
24V
28V		 G9YA-12S-45(35)-CND
2繞組閉鎖 1c 無 無 DC 4.5V
12V
15V
24V
28V		 G9YAK-12S-45(35)-C
有
 DC 4.5V
12V
15V
24V
28V		 G9YAK-12S-45(35)-CD
有 無 DC 4.5V
12V
15V
24V
28V		 G9YAK-12S-45(35)-CN
有 DC 4.5V
12V
15V
24V
28V		 G9YAK-12S-45(35)-CND
TTL驅動
2繞組閉鎖
（帶自動切斷功能）		 1c 無 無 DC 5V
12V
15V
24V		 G9YAT-12S-45(35)-C
有 DC5V
12V
15V
24V		 G9YAT-12S-45(35)-CD
有 無 DC 5V
12V
15V
24V		 G9YAT-12S-45(35)-CN
有 DC 5V
12V
15V
24V		 G9YAT-12S-45(35)-CND


額定值

·指示器額定值
額定值 30V 100mA以下
接點接觸電阻 1Ω以下 ＊1
注. 上表數據為初期值。
  ＊ 試驗條件：DC1V 10mA電壓降下法。
·高頻特性
項目 頻率
～1GHz ～4GHz ～8GHz ～12.4GHz ～18GHz ～26.5GHz
插入損失 0.2dB 0.3dB 0.4dB 0.5dB 0.8dB
隔離 85dB 80dB 70dB 65dB 60dB
V.SWR 1.1 1.15 1.25 1.35 1.5 1.7
注.
*1. 上表數據為初期值。
*2. 上表中18GHz規格產品的額定值為「～18GHz」，26.5GHz規格產品的額定值則為「～26.5GHz」。
·操作線圈/故障保護（G9YA-12S-45（35））
  項目
額定電壓（V）
額定電流
(mA)		 線圈電阻
(Ω)		 動作電壓
(V)		 復位電壓
(V)		 最大容許電壓
(V)		 消耗電力
(mW)
DC 4.5 155.2 29 80％以下 10％以上 150％ 約700
12 58.5 205
15 46.7 321
24 29.2 822
28 25.0 1,118
注.
*1. 額定電流、線圈電阻為線圈溫度在+23℃時的值，公差±10％
*2. 動作特性為線圈溫度在+23℃時的值。
*3. 最大容許電壓為能向繼電器線圈附加的電壓最大值。
·操作線圈/TTL驅動閉鎖型（G9YAT-12S-45（35））
  項目
額定操作電壓（V）
TTL邏輯級別 電子自動切斷 開關頻率
ON OFF
DC 5 2.4～5.5V 0～0.5V 有 180次/分鐘以下
（ON時間 ：OFF時間=1:1）
12
15
24
注.
*1. 額定電流、線圈電阻為線圈溫度在+23℃時的值，公差±10％
*2. 動作特性為線圈溫度在+23℃時的值。
*3. 最大容許電壓為能向繼電器線圈附加的電壓最大值。
·關于操作線圈/指示端子型
注. 指示端子型的消耗電力根據操作線圈規格/電壓規格附加140～300mW。


性能

種類
項目 型號
故障保護型 22繞組閉鎖型 TTL驅動2繞組閉鎖型
G9YA-12S-45(35) G9YAK-12S-45(35) G9YAT-12S-45(35)
接觸電阻＊1 100mΩ以下
動作(置位)時間＊2 15ms以下
恢復(復位)時間＊2 15ms以下
最小置位、復位脈沖時間 - 100ms
絕緣電阻＊2 1,000M以上（DC500V）
耐壓 線圈與接點間 AC500V 50/60Hz 1min　
線圈接點與接地間 AC500V 50/60Hz 1min　
同極接點間 AC500V 50/60Hz 1min　
振動 耐久 10～55～10Hz 單振幅2.5mm（雙振幅5.0mm）
誤動作 10～55～10Hz 單振幅1.5mm（雙振幅3.0mm）
沖擊 耐久 1,000m/s2　
誤動作 500m/s2　
壽命 機械 500萬次以上（開關頻率36,000次/h）
電氣 500萬次以上（5W～3GHz、50 V.SWR1.2以下）開關頻率1,800次/h
接點通過電力 120W（at 3GHz）（50 V.SWR≤1.15 環境溫度40℃時）
使用環境溫度 -55～+85℃（不結冰、凝露）
使用環境濕度 5～85％RH
質量 約50g
注. 上述數據為初期值。
*1. 額定值及性能（初期）的值在無特別寫出的情況下，以溫度
*2. 試驗條件：DC1V 10mA電壓降下法。
*3. 試驗條件：以DC500V絕緣電阻計試驗?zāi)蛪喉椇拖嗤帯?/td>


外形尺寸

（單位：mm）

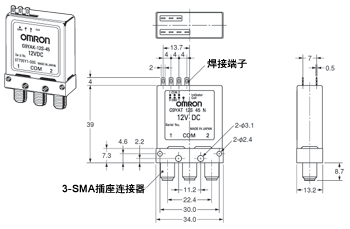

焊接端子型
G9YA-12S-45(35)-□
G9YAK-12S-45(35)-□
G9YAT-12S-45(35)-□

注1.一般尺寸公差為±0.3mm

焊接端子排列
  型號
指示端子 種類
G9YA-12S-45（35）-□ G9YAK-12S-45（35）-□ G9YAT-12S-45（35）-□
故障保護 2繞組閉鎖 TTL驅動2繞組閉鎖
無指示端子
有指示端子
插腳端子型
G9YA-12S-45(35)-P□
G9YAK-12S-45(35)-P□
G9YAT-12S-45(35)-P□

注1.一般尺寸公差為±0.3mm

插腳端子排列
插腳No. 指示器 線圈
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
無指示端子 故障保護 - - - - - GND - ＋
2繞組閉鎖 - - - - - GND 1 2
TTL驅動2繞組閉 - - - - V GND 邏輯1 邏輯2
有指示端子 故障保護 - NC COM NO - GND - ＋
2繞組閉鎖 - NC COM NO - GND 1 2
TTL驅動2繞組閉 - NC COM NO V GND 邏輯1 邏輯2

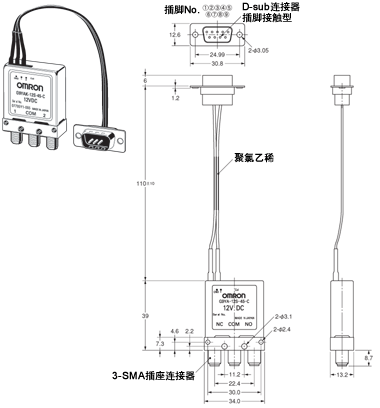

電纜連接器型
G9YA-12S-45(35)-C□
G9YAK-12S-45(35)-C□
G9YAT-12S-45(35)-C□


注1.一般尺寸公差為±0.3mm (若不清楚，請保存放大)

插腳端子排列
插腳No. 指示器 線圈
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
無指示端子 故障保護 - - - - - - GND ＋ -
2繞組閉鎖 - - - - - - GND 1 2
TTL驅動2繞組閉 - - - - - V GND 邏輯1 邏輯2
有指示端子 故障保護 - NC COM NO - - GND ＋ -
2繞組閉鎖 - 1 COM 2 - - GND 1 2
TTL驅動2繞組閉 - 1 COM 2 - V GND 邏輯1 邏輯2
