內裝CMOS IC故具高信賴度及穩定度
-
A,B接點,可在面板上轉換
-
使用雙色LED,可清楚指示電源接通及時間到指示
-
使用P2CF-08,做露出型安裝,配合Y-50
+ P3G-08做埋入型安裝
|
 |
|
|
|

|
 |
 |
| 型號 |
AH5B |

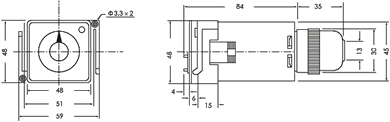

| 尺寸 |
48H x 48W x 84D |
| 時間範圍 |
SEC : 1, 3, 6, 10, 30, 60
MIN : 3, 6, 10, 30, 60
H R : 3, 6, 10, 24 |
| 安裝與其底座 |
露出型 |
P2CF-08 |
| 埋入型 |
Y-50 With US-08 Y-50 With
P3G-08 |
| 額定電壓 |
DC(V) : 12, 24, 28
AC(V) : 12, 24, 48,110, 220, 240, 380, 415,
440, 50/60 Hz |
| 指示燈動作 |
ON-緣燈 UP-紅燈 |
| 輸出接點 |
型號 |
mode A / B |
| 限時1C |
|
| 限時2C |
|
| 瞬時1C |
|
|
 |
| |

|
|
| |
| |
接線圖
|
時序圖
|
|
mode A
|
|
|
|
mode B
|
|
 |
|
|
|
|
