內裝CMOS IC故具高信賴度及穩定度
-
精確度高,往復誤差小于±1%以下
-
兩只電源指示燈,指示電源接通及時間到指示
-
種類多,從0.1sec至24hrs,具有15種以上時間範圍
-
使用大型旋鈕,容易設定及檢視
|
  |
|
 |
 |
 |
| 型號 |
AH2-N□ |
AH2-Y□ |

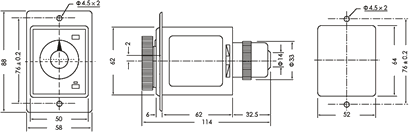

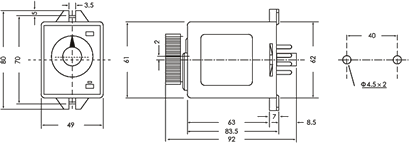

| 尺寸 |
61H x 49W x 70D |
88H x 58W x 68D |
| 時間範圍 |
SEC : 1, 3, 6,
10, 30, 60
MIN :3, 6, 10, 30, 60
H R : 3, 6, 10, 24 |
| 安裝與其底座 |
露出型 |
8PFA |
|
| 埋入型 |
|
P3G-08 & US-08 |
| 額定電壓 |
DC(V) : 12, 24,
48
AC(V) : 12, 24, 48, 110, 220, 240,380,415,440,
50/60 Hz |
| 指示燈動作 |
ON-UP
兩只指示燈 |
| 輸出接點 |
型號 |
| AH2-N1 /
AH2-Y1 |
AH2-N2 /
AH2-Y2 |
AH2-N /
AH2-Y |
|
| 限時1C |
|
| 限時2C |
|
| 瞬時1C |
|
|
 |
| |
 |
|
| |
| |
接線圖
|
時序圖
|
|
AH2-N1
AH2-Y1
|
|
|
|
AH2-N2
AH2-Y2
|
|
 |
|
AH2-N
AH2-Y
|
|
|
|
|
| |
 |
|
 |
|
 |
|
